Brücke Gumpoldingerbach Alkoven

Bauherr:
Auftraggeber:
Architekt:
Gewerke:




Bauzeit:

Auftragsvolumen:
Adresse:

Brücke Gumpoldingerbach Alkoven

PROJEKTBESCHREIBUNG ECKDATEN & BAUABSCHNITTE:

Für die Erschließung einer geplanten Wohnsiedlung wurden wir von der Gemeinde Alkoven mit der Errichtung eines Brücken-Bauwerkes über den Gumpoldingerbach im Ortsteil Straßham (Bereich Kreisverkehr) beauftragt.

Sämtliche zugehörigen Leistungen wie Erdarbeiten / Spezialgründungsarbeiten mittels duktiler Rammpfähle / Schalungs- und Stahlbetonarbeiten für das ca. 8 m gespannte Brückentragwerk / 2lagige Brückenabdichtung / Asphaltierungsarbeiten / Geländerherstellung mittels verzinkter Stahlkonstruktion wurden durch die Fa. Jos.Ertl ausgeführt.

Projekt-Besonderheiten:

  • Spannweite Ortbeton-Brückentragwerk: ca. 8 m
  • Tragwerksbreite inkl. Ortbeton-Randbalken: ca. 10 m
  • Tragwerkshöhe über Bachlauf: ca. 3,5 m

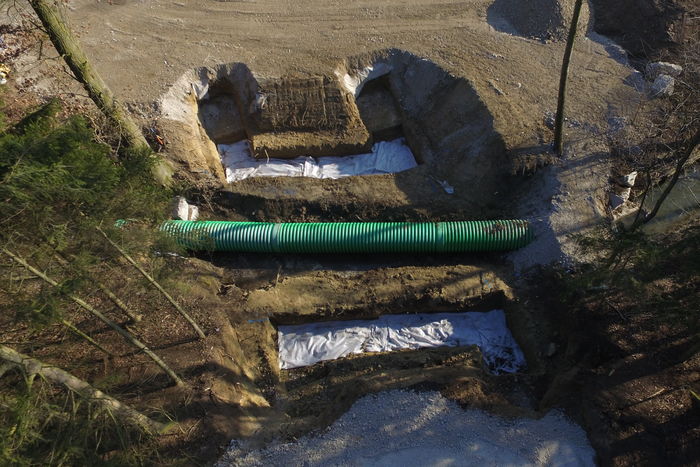

  • Provisorische Bachverrohrung mit 3 je ca. 6 m langen Kunststoffrohren, Durchmesser 1 m, zur Bachregulierung während der Bauarbeiten
  • Spezialgründung mittels 26 Stk. duktiler Rammpfähle, mantelverpresst, DN 118 mm
  • Brückentragwerk in Stahlbeton-Bauweise (Gesamtbetonmenge: ca. 200 m³, Betongüte C25/30 – B1, B2, B3 bzw. B7; Tragwerksbewehrung ca. 17.000 kg)
  • Brückenabdichtung 2lagig
  • Asphaltierungsarbeiten der Fahrbahn
  • Geländerherstellung mittels „Krumauer“ Geländer
  • Herstellen einer Spülbohrung (ca. 50 lfm, DN 200 mm) quer unter dem Bachbett für die Verlegung einer Wasserleitung
  • Re-Naturierung des Bachbettes bzw. der Böschungsbereiche im Baustellenbereich
